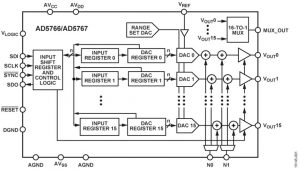

"DAC ให้แรงดันไฟฟ้าขาออก unipolar หรือ bipolar ที่หลากหลายจากการอ้างอิง 2.5V ที่ผู้ใช้ระบุ" ผู้จัดจำหน่ายชิ้นส่วนกล่าว Mouser ซึ่งมีสต็อค AD5767. "วิศวกรสามารถตรวจสอบแต่ละ DAC ของ 16 ช่องโดยใช้ตัวขยายสัญญาณขาออกรวมและปรับเอาท์พุทแต่ละเอาท์พุทจากแรงดันขาออกต่ำสุดของ -20V ไปเป็นแรงดันขาออกสูงสุดที่ + 14V"

ทุกช่องมีบัฟเฟอร์เอาต์พุตที่สามารถจมหรือแหล่งสัญญาณได้ถึง 20mA เวลาในการจ่ายผลึกคือ10μs

สำหรับการติดต่อสื่อสารมีอินเทอร์เฟซแบบอนุกรมสี่สายอเนกประสงค์ที่มีนาฬิกาที่ความเร็ว 50MHz (สำหรับโหมดเขียน) และสามารถใช้งานร่วมกับมาตรฐาน SPI, QSPI, Microwire และ DSP ที่เข้ากันได้ โหมด daisy-chain ช่วยให้ DAC มากกว่าหนึ่งตัวที่ต้องการสตริงบนบัสเดียวกัน

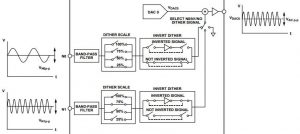

หากจำเป็น DAC สามารถให้การปรับความถี่ต่ำเพื่อให้สามารถส่งสัญญาณเสียงไปยังช่องสัญญาณเอาต์พุต DAC 16 ช่องใดก็ได้
สัญญาณ Dither ต้องอยู่ระหว่าง 10kHz ถึง 100kHz และต่ำกว่า amplitude สูงสุดของ ac 0.25Vp-p และต้องไม่หลงทางอยู่ภายนอก 0V ถึง AVcc รวมถึง dc offset

มีการลดทอนและการผกผันต่อช่องสัญญาณภายใน "เนื่องจากลักษณะของวงจรวงจรขยายภายในค่า dc ของเอาต์พุตสามารถเปลี่ยนได้และการชดเชยสามารถชดเชยได้" ADI กล่าว

ตัวเลือกแพคเกจคือ WLCSP ขนาด 4 x 4 ม.ม. หรือ LFCSP 6 x 6 มม. การทำงานอยู่ในช่วง -40 ถึง 105 ° C

มีบอร์ดประเมินผล EVAL-AD5767 ซึ่งเพิ่มตัวควบคุมการสลับสัญญาณ ADP5071 สำหรับควบคุมพลังงานและช่วยให้สามารถควบคุมผ่าน USB จากคอมพิวเตอร์ที่ใช้ Windows ซึ่งใช้ซอฟต์แวร์ประเมินผลของเอซ (การวิเคราะห์การควบคุมการประเมินผล) ซึ่งจะเชื่อมต่อกับชิปผ่านทางผู้ใช้แบบกราฟิก อินเตอร์เฟซ.

แอ็พพลิเคชันที่เป็นไปได้อื่น ๆ ได้แก่ : ระบบอัตโนมัติในภาคอุตสาหกรรมโมดูลเอาต์พุตแบบอะนาล็อกอุปกรณ์ทดสอบอุปกรณ์วัดและการเก็บข้อมูล

AD5767

• 16 ช่อง 12 บิต DAC
• ช่วงเอาต์พุต - ซอฟต์แวร์ตั้งโปรแกรมได้:
  20 ถึง 0V
  -16 ถึง 0V
  -10 ถึง 0V
  -10 ถึง + 6V
  -12 ถึง +14V
  -16 ถึง + 10V
  ± 5V
  ± 10V
• ชุดรวมเอาต์พุต± 20mA
• WLCSP ขนาด 4x4 มม
  40 LFCSP นำ
• บัฟเฟอร์อ้างอิง
• 2 อินพุทสัญญาณรบกวน
• channel multiplexer การตรวจสอบ
• เข้ากันได้กับ 1.8 V
• -40 ถึง 105 องศาเซลเซียส
